ارزش بازار دستگاههای کروماتوگرافی بهمراه تجهیزات وابسته در سال 2017 معادل 9،200 میلیارد دلار براری بازار تولید کنندگاه مستقیم و غیر مستقیم تخمین زده شده که بیشترین درصد کل بازار متغلق به کمپانی های ترمو (Thermo Scientific) و اجیلنت (Agilent) واترز (Waters) میباشد. مراکز تحقیقاتی افزایش ارزش بازار را در سال 2022 با افزایش 5 درصدی به حدود 11 میلیارد تخمین زده شده که عواملی همچون میزان سرمایه گذاری در بخش تحقیقات علمی، درصد رشد استفاده از تکنیک های کروماتوگرافی در بخش های دولتی، میزان استفاده از تکنیک های کروماتوگرافی در تاییده های داروی و پیشرفت تکنولوژی تاثیر گإار هستند.
آخرین محصول تولیدی از کمپانی اجیلنت امریکا مدل 7890 که بمدت 3 سال پر فروش ترین دستگاه کروماتوگراف در درجهان میباشد که از لحاظ دقت و تکرارپذیری بدون رقیب میباشد
کروماتوگرافی گازی از جمله زیر مجموعه های تجهیزات آنالیز شیمیایی به شمار می رود که در راستای جداسازی ترکیبات شیمیایی فرار و قابل تبخیر در مخلوط ها مورد استفاده واقع می گردد. یک کروماتوگراف گازی شامل بخش های مختلفی است. مانند: یک لوله نازک و طولانی به نام ستون کروماتوگرافی، یک بخش عبور کننده از داخل ستون که شامل گاز حامل است که میزان فشار و جریان این گاز توسط یک سیستم تنظیم جریان و فشار کنترل می شود و در نهایت شامل یک سیستم شناسایی یا دتکتور است که وظیفه بازشناسی ترکیبات مختلف شیمیایی خارج شده از ستون را ایفاء می نماید.
ستون گاز کروماتوگرافی یک فاز ساکن دارد که توانایی برهمکنش با نمونه هایی را داراست که به داخل ستون تزریق می شوند و بعنوان فاز متحرک شناخته می شوند و سبب جداسازی آن ها از یکدیگر می گردد. اصول اولیه این کار بر حسب میزان برهمکنش نمونه یا فاز متحرک با فاز ساکن داخل ستون کروماتوگرافی پابرجاست. بدین صورت که هر نمونه ای که با فاز ساکن بیشترین برهمکنش را داشته باشد، زمان بیشتری داخل ستون می ماند و برعکس آن نیز امکان پذیر است. و بر همین اساس نمونه ها با سرعت های متفاوتی از داخل ستون عبور می کنند و در پایان با زمان های متفاوتی از ستون خارج می شوند؛ لذا مخلوط مواد شیمیایی از یکدیگر جدا می شود.

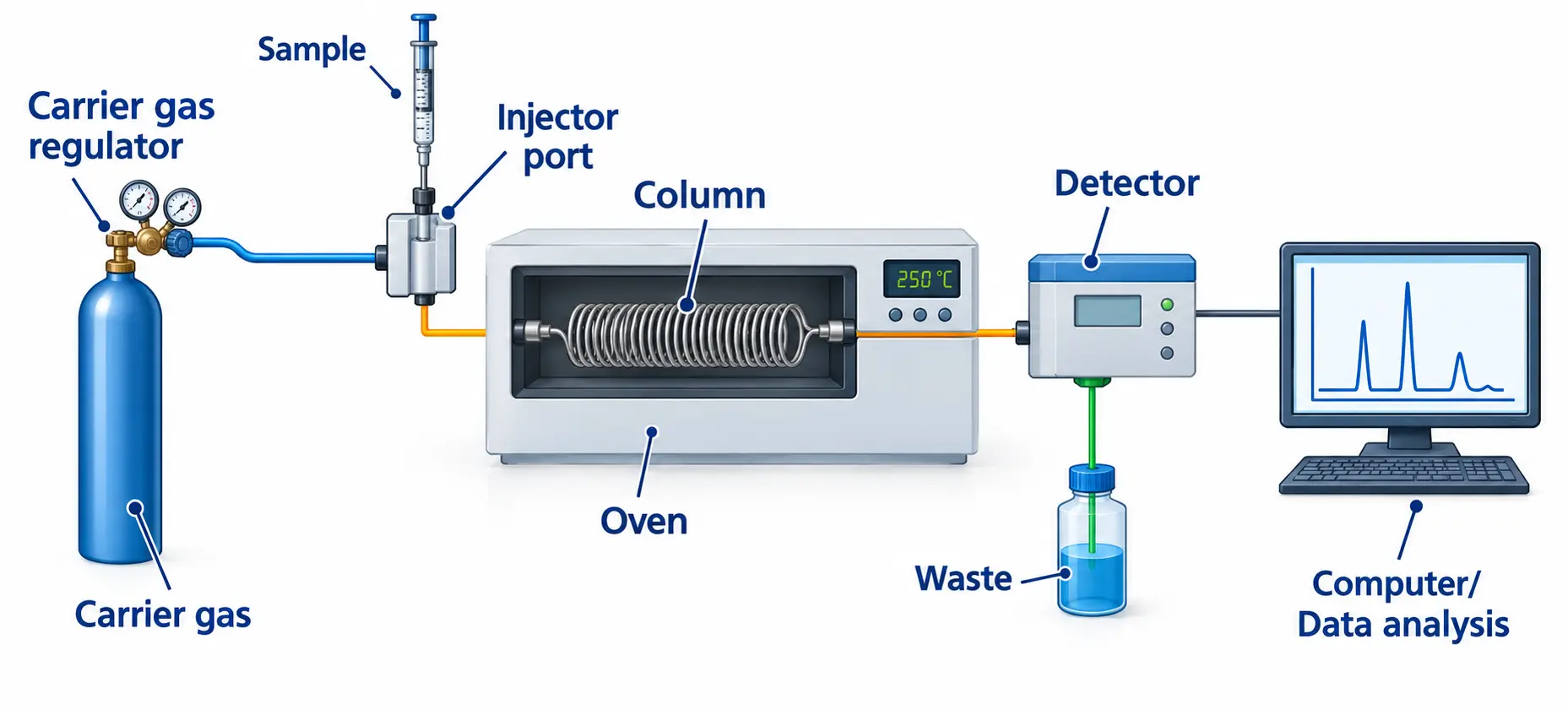

بخش های مختلف کروماتوگرافی گازی GC
محفظه تزریق
محفظه تزریق کروماتوگرافی گازی شامل: یک محفظه و دو راه ورود و خروج نمونه به داخل این محفظه می باشد. دمای محفظه قابل کنترل است و می توان توسط نرم افزار، دمای آن را به میزان دلخواه و مناسب با کار تنظیم نمود. همچنین این بخش دارای یک سیستم تنظیم فشار و جریان گاز به داخل محفظه هست که توانایی تنظیم میزان عبور گاز حامل و فشار آن را در داخل این محفظه را دارد. این محفظه تزریق یک محل اتصال به ستون کروماتوگرافی نیز دارد که امکان عبور نمونه تزریق شده از این محفظه و ورود آن به داخل ستون کروماتوگرافی را فراهم می سازد. در انواع مدل های گاز کروماتوگرافی امکان تنظیم دو نوع دیگر از عبور گاز حامل وجود دارد جریان گاز split و جریان گاز septum purgeکه هر کدام از آن ها وظایف و کارکردهای خاص خود را دارند. جریان گاز split نسبت ورود نمونه به داخل ستون و خروج آن بدون ورود به ستون در کروماتوگراف گازی را تنظیم می سازد و در شرایطی مورد کاربرد قرار می گیرد که نمونه غلیظ باشد و کاربر درصدد آن باشد که از حجم نمونه تزریق شده، مقدار کمتری وارد ستون شود و بقیه حجم تزریق شده وارد ستون نشود.
انواع مختلف محفظه های تزریق
محفظه های تزریق on-column یا محفظه تزریق مستقیم به داخل ستون
محفظه تزریق PTV یا محفظه تزریق قابل برنامه ریزی دما در راستای تزریق حجم های بالا از نمونه تا حجمی حدود 250 میکرولیتر
محفظه تزریق های با قابلیت تغییر گاز
ستون کروماتوگرافی گاز کروماتوگراف GC
معمولا در کروماتوگرافی گازی از ستون های مویین استفاده می شود. این ستون ها در دسته های مختلف و با فاز ساکن های بسیار متنوع در بازار وجود دارند و بر حسب مواد قابل استفاده برای جداسازی، انتخاب می گردند. چرا که انتخاب ستون مناسب بر حسب زمینه کاری یکی از اساسی ترین مهارت های کاربران محصولات کروماتوگرافی گازی به حساب می آید.
دتکتور گاز کروماتوگرافی GC
دتکتور FID یا دتکتور یونیزه کننده شعله ای و دتکتور های TCD یا دتکتور هدایت گرمایی از رایج ترین دتکتورهای مورد کاربست در محصولات گاز کروماتوگرافی GC به حساب می آیند. که هر کدام شیوه عمل متفاوتی دارند. دتکتورهای FID و TCD به گستره وسیعی از مواد حساس بوده و برای بازشناسی طیف گسترده ای از مواد مورد استفاده واقع می گردند. دتکتور TCD یک دتکتور جنرال به شمار می آید که برای بازشناسی همه مواد قابل استفاده است. دتکتور FID به عنوان یک دتکتور مناسب برای هیدروکربن ها شناخته می شود و در مقایسه با TCD حساس تر است. با این وجود این دتکتور قابلیت شناسایی آب را ندارد. ولی در عین حال می توان گفت هر دو دتکتور بسیار قوی و کارآمد هستند. البته باید این نکته را در نظر گرفت که دتکتور TCD بر خلاف دتکتور FID نمونه را تخریب نمی کند در حالیکه FID پس از تخریب رو به شناسایی نمونه می آورد.
دتکتورهای بسیار زیاد دیگری در این دستگاه مورد کاربست واقع می شوند. از جمله: دتکتورهای AFD، AFID، NPD، CCD، DID که هر کدام دارای خصوصیاتی هستند.
قابلیت کوپل شدن محصولات کروماتوگرافی گازی GC با سایر تجهیزات شناسایی این امکان را فراهم می سازد تا نمونه های جدا شده یک کروماتوگراف گازی، توسط سیستم های اسپکتروسکوپی دیگر نیز بازشناسی شوند. به عنوان مثال: کوپل گاز کروماتوگراف با FT-IR یا کوپل گاز کروماتوگرافی GC با دستگاه mass از همدیگر شناسایی می گردند و همچنین این محصولات با سایر اسپکتروسکوپی ها قابلیت استفاده از محصولات کروماتوگرافی گازی را روز به روز بیشتر و پرکاربرد تر می سازد.
خدمات ارائه شده نانوابزار
نانو ابزار خدمات ارزنده ای را در این زمینه ارزانی می دارد. از جمله:
سرویس های ماهانه و سالانه محصولات کروماتوگرافی گازی که بسیار لازم و ضروری است و خود شامل تعویض بخش های مختلف محفظه تزریق می باشد.
تریتمنت ستون کروماتوگرافی گاز کروماتوگراف بعد از استفاده برای جداسازی مواد سنگین و با جرم مولکولی بالا
نصب، راه اندازی و آموزش انواع محصولات کروماتوگراف گازی بر اساس نیاز کاربر
تأمین انواع ستون های کروماتوگرافی گازی مورد نیاز بر اساس زمینه کاری محققین و کاربران
تأمین انواع سرنگ های تزریق نمونه به کروماتوگرافی گازی از قبیل سرنگ برای نمونه های مایع و گازی مانند سرنگ های gas tight
تعمیر اینکروماتوگراف، سرویس و تأمین قطعات کلیدی مانند انواع دتکتورهای مورد استفاده در این محصولات مانند دتکتور FID، TCD، NPD و…
تأمین گاز حامل و تأمین و تعمیر هیدروژن ژنراتور مورد استفاده در این محصولات
تأمین قطعات جانبی مانند ستون مولکولار سیوینگ برای خالص سازی و رطوبت گیری از گازهای ورودی به سیستم گاز کروماتوگرافی
کالیبراسیون
خدمات کالیبراسیون، سرویس و نگهداری سالیانه انواع محصولات کروماتوگرافی گاز
تعمیر تخصصی کروماتوگرافی گازی.
کاربرد در صنایع
کاربرد در صنایع نفتی:
آنالیز ترکیبات نفت خام، گازهای پالایشی، گازهای معدنی، آنالیز روغن
ترکیبات ساده هیدروکربنی به همراه آزوئیک، سولفورها
آنالیز گازوئیل
هیدروکربن های الوفاتیک و آروماتیک
آنالیز ترکیبات آرایشی بهداشتی (فنیل الکل ها، کلروفتیل ها)
آنالیز کروماتوگرافی فرآیندهای تکنولوژیکی: Process monitorin-Chemical intermediate analysis
کاربرد در صنایع دارویی:
آنالیز حلال های باقیمانده در داروها estriol pregnanetriol Cholesterol
آنالیز Catecholamine metabolite
آنالیز اتیل الکل ها، آنستاتیک ها، آمینه اسیدهای فرعی و هورمون های بیضوی در خون
برخی از ترکیبات فرار دارویی
آنالیز borneol – ceamphor – menthol
کاربرد در بهداشت مواد غذایی
آنالیز فتی اسید متیل استر
آنالیز باقیمانده آفت کش ها : کلرین ارگانیک- کریسانتموم شیمیایی کشاورزی
آنالیز اسانس های فلفلی
آنالیز افزودنی های خوراکی : اسید بنزوئیک – عناصر شیرین
آنالیز ترکیبات فرار در بسته بندی غذایی
آنالیز مشروبات الکلی: اتیل بنزن ، استایرن ها، وینیل کلراید
آنالیز مواد مغذی در مواد غذایی: DHA, EPA، فتی اسید های غیر اشباع، ویتامین ها
کاربرد در پایش محیط زیست
آنالیز آلودگی هوا: – tvoc – sulfide – سولفید – Nitrogen oxide – فرمالدهید – ترکیبات هیدروکربنی بدون متان
آنالیز آب: – هیدروکربن های آروماتیک چند شاخه – باقیمانده آفت کش ها – حلال های ارگانیک- سولفید
آنالیز خاک: آلودگی های ارگانیک – آنالیز خاک های ضایعاتی
آنالیز گازهای ایده آل و اتم: آب، هیدروژن، اکسیژن، نیتروژن، دی اکسید کربن
کاربرد در بخش نیرو
آخرین سری تولیدی کمپانی اجلینت دستگاههای کروماتوگرافی گازی 7890B میباشد که در صورت نیاز به پیکربندی مجزا مانند درگاه ورودی گازی (GSV)، استفاده همزمان از چند ستون، سیستم ولوینگ (Valving System) یا اشکارسازهای خاص (ECD/SCD/XSD) همچنین تطابق با استاندارد های بین المللی (ASTM/UOP/ISO) و یا اختصاصی سازی بعنوان انالایزر های مختلف (RGA/NGA/DHA/LPG) فرایند تولید، سفارش گذاری و تحویل 3 ماه زمان میبرد. که در بخش پیش سفارش قابل استعلام میباشد.
مجموعه نانوابزار جهت تسهیل در زمان تامین تجهیزات کروماتوگرافی دستگاه های سری 7890B را با پیکربندی متداول بصورت دائمی موجود (اکبند) و اماده تحویل دادرد لذا جهت اطلاع از پیکربندی مورد نیاز خود با کارشناسان این مجموعه تماس بگیرید.
دستگاه های گاز کروماتوگراف بازسازی شده (Refurbished) با گارانتی 6 ماهه و قابل افزایش تا 5 سال (موجود در انبار) بشرح زیر میباشد :
:Agilent 6890N GC System with –
Split/splitless Inlet
FID Detector
Installtion kit
one years spare part (Septum/Liner/Syring
With Choice of PTV /COC/S-Sl/Multimode Inlet
Detectors : FPD/SCD/FID/TCD/XSD/MSD/HID/PFPD
cappillary/Packed Column
Thermo fisher Trace GC with –
TCD detector
Autoinjector and Tray
Porapack Column for N2/H2/HE/O2
Installation Kit
Workstation PC
با تشکر از علاقمندی شما به تجهیزات این مجموعه, از شما خواهشمندیم فرم زیر را تکمیل و برای ما ارسال کنید. کارشناسان ما در اسرع وقت با شما تماس خواهند گرفت.
[tcpaccordion id=”8094″]
تعمیرات
واحد تعمیرات مجموعه نانوابزار متشکل از مهندسین با پیش از 20 سال سابقه در امر تعمیر دستگاهی، خدمات سرویس و تعمیراتی بشرح زیر را ارائه میدهد :
تعمیرات تخصصی اتوسمپلر و اینجکتور در واحد تعمیرات
برنامه تعمیرات پیشگیرانه شامل :
بررسی برد های الکترونیکی و تمیزکاری
روان سازی قسمت متحرک
چرخش بلت ها
تمیزکاری پلانجر های سلونوئیدی
بررسی ماژول های ارتباطی
تمیزکاری سنسورها
تست 100 نمونه
انجام تعمیرات 48 ساعته
بازسازی کامل :
اعمال فرایند تعمیرات پیشگیرانه
تعویض کلیه بلت ها
تعویض پلانجر موتوری
تعویض پلانجر سلونوئیدی
سرویس تعمیرات خرابی موقت :
تعویض کلیه قطعات خراب
تست و پایش عملکرد برای 100 نمونه
بازسازی و سرویس، راه اندازی کامل بهمراه گارانتی 6 ماهه، تعمیرات در محل
کروماتوگرافی گازی (GC) یک تکنیک رایج است، که در شیمی تحلیلی، برای جداسازی و تجزیه و تحلیل ترکیباتی بکار می‌رود؛ که می‌توانند بدون تجزیه تبخیر شوند. gc به طور معمول برای جداسازی اجزای مختلف یک مخلوط، بهبود خلوص ماده خاص، یا شناسایی یک ترکیب خاص استفاده میشود. این سیستم تکنیکی است که در همه جا حاضر بوده، و ابزارهای مختلف آن برای رفع هر نیاز تکنیکی طراحی شده‌اند. این مقاله برای کمک به هدایت مشتری از طریق مجموعه‌ای از ابزارها و راهنمایی ها، و همچنین انتخاب مناسب‌ترین گزینه نوشته شده است.
طیف سنجی جرمی کروماتوگرافی گاز ( GC-MS)
GC-MS به عنوان یک استاندارد طلایی برای بسیاری از فرآیندهای تحلیلی از جمله شناسایی مواد مجاز شناخته میشود. دیگر کاربرد های آن عبارتند از: تشخیص مواد مخدر، بررسی و تحقیقات آتش‌سوزی، آنالیز محیطی، بررسی مواد منفجره و شناسایی نمونه های ناشناخته. علاوه بر این موارد، می‌تواند اثر عناصر را در مواد متلاشی شده شناسایی کند.
1- GC-MS-TOF
GC – MS – TOF نتایج سریع تر و حساسیت بیشتری نسبت به سیستم‌های چهارقطبی ارایه میدهد. ابزارهای gc – TOF در آزمایشگاه‌های محیط زیست متمرکز و مواد برای آنالیز مواد آلی و کاربرد های غربالگری مولکول های بزرگ یافت میشوند. آنها همچنین در تحقیقات علمی پیشرفته نیز بکار برده می شوند.
2- GC-MS ( نگهدارنده چهار قطبی)
GC-MS چهارقطبی ابزاری است که به دلیل قابلیت اعتماد، هزینه کمتر، سهولت استفاده، تطبیق پذیری و حساسیت بالا محبوبیت خاص خود را داراست. با این حال، این تکنیک به طور معمول برای شناسایی ترکیبات جدید یا ناشناخته، به دلیل تفکیک جرم واحد اسمی آن و فقدان قابلیت‌های MS سنجی های متوالی غیر همسان مورد استفاده قرار نمی گیرد.
3- GC-MS بخش مغناطیسی
gc -Ms رزولوشن بالا، امکان در اختیار داشتن بالاترین حساسیت را مجاز کرده، و انتخاب ایده‌آلی برای کاربرد های ردیابی فوق العاده کم، مانند نظارت بر دیگوکسین و ترکیبات مربوطه را مجاز میکند.
4- GC-Ms-Ms
gc-ms-ms، همچنین به عنوان gc-ms جفت شناخته می شود، که با افزودن ms دوم به خروجی سیستم اول به دست می آید. این تکنیک زمان تولید نمونه را کاهش می دهد، دوره های آنالیز را کوتاه می کند، نتایج نادرست را حذف کرده، و بررسی داده ها را برای بهبود بهره وری ساده می کند.
سیستم های یکپارچه GC
سیستم‌های GC یکپارچه یک یابنده یکپارچه هستند که نمی‌توانند جایگزین شوند. این سیستم‌ها برای وظایف تحلیلی ساده و یا شرایطی ایده‌آل هستند، که در آنها یک نوع تشخیص برای همه کارها نیاز است.
1- قابلیت برنامه ریزی پایه
این سیستم ها دارای یک شیب دمایی قابل برنامه‌ریزی هستند. این کار به کاربر اجازه میدهد تا دما را در طول آنالیز تغییر دهد.
2- ایزوترمال پایه
سیستم های ایزوترمیک پایه، دمای کل را در طول آنالیز نگه می دارد.
سیستم‌های میکرو
سیستم‌های میکرو به کوچکی و فشردگی تمایل دارند. و برای استفاده در محیط های محدود یا در موقعیت‌های دیگر که فضا محدود است، ایده‌آل هستند.
A. استفاده در آزمایشگاه
برخی سیستم‌های gcبرای استفاده در آزمایشگاهی طراحی شده‌اند که فضا در آن محدود است. اگرچه این سیستم‌ها ممکن است فاقد برخی از قابلیت‌های همتایان بزرگ‌تر خود باشند، با این حال آنها عملیات دقیق و درستی را پیشنهاد می‌کنند.
هماهنگ با فقط یک آشکارساز : یک آشکارساز واحد برای بسیاری از برنامه‌های gc مناسب است، و تعدادی از واحدهای پایه gc در هر زمان تنها یک ردیاب را جا می‌دهند.
جایگزینی انژکتور اتوماتیک : این ابزار راهی را برای معرفی خودکار یک نمونه به داخل ورودی فراهم میکند. درج خودکار تکرارپذیری بهتر و بهینه سازی زمان را فراهم میکند.
مجهز به آشکارسازهای چندگانه : بیش از یک نوع از آشکارساز می‌تواند برای دستیابی به تشخیص گزینشی به شدت حساس، از ترکیبات مورد استفاده در آنالیزهای کروماتوگرافی خاص مورد استفاده قرار گیرد.
B. موقعیت کاربردی
تعدادی از سیستم‌های میکرو به گونه‌ای طراحی شده‌اند که قابل‌حمل باشند، و بتوان آنها را از یک مکان به مکان دیگر منتقل کرد، یا حتی در یک موقعیت خاص بکار برد.
سیستم‌های مدولار
بسیاری از سیستم‌های gc به عنوان واحدهای پایه‌ای بوده، که می‌توانند آشکارساز های متفاوت را با نمونه انژکتور های مختلف را در خود جای دهند. این مسئله به کاربران اجازه میدهد تا سیستم gc را مطابق با نیازهای خاص خود کاملا سفارش سازی، و انعطاف‌پذیر نمایند. خریدار باید ابتدا یک سیستم پایه، سپس یک نوع آشکارساز و در نهایت روشی برای معرفی نمونه انتخاب کند. ترکیبات سازگار به صورت گرافیکی در نمودار زیر نشان داده میشوند.
انتخاب سیستم پایه.
سیستم پایه بخش بنیادی واحد gc ، با انطباق ستون GC و سخت‌افزار پایه به حساب می آید.
جای دادن 1 آشکارساز : یک آشکارساز واحد برای بسیاری از کاربرد های gc مناسب است، و تعدادی از واحدهای پایه gc در هر زمان تنها یک ردیاب را جای می‌دهند.
جای دادن بیش از 1 آشکارساز : بیش از یک نوع از آشکارساز برای دستیابی به تشخیص گزینشی به شدت حساس، از ترکیبات در آنالیزهای کروماتوگرافی خاص می تواند مورد استفاده قرار گیرد.
جای دادن انژکتور اتوماتیک : این ابزار راهی را برای معرفی خودکار یک نمونه به داخل ورودی فراهم میکند. درج خودکار تکرارپذیری بهتر و بهینه سازی زمان را فراهم میکند.
انتخاب نوع آشکارساز
تعدادی آشکارساز در کروماتوگرافی گازی استفاده میشوند. که رایج‌ترین آنها آشکارساز یونیزاسیون شعله (FID) و آشکارساز رسانندگی گرمایی (TCD) می‌باشند. آشکارساز های دیگر فقط به انواع خاصی از مواد حساس هستند و یا فقط در حوزه ی محدودی از تراکم کار می‌کنند.
آشکارساز رسانندگی گرمایی (TCD)
این آشکارساز تقریبا توانایی اندازه‌گیری همه مولکول‌ها از جمله گازهای آلی و ثابت و نیز بخارات ارگانیک را دارد. این نوع آشکارساز کاملا غیر مخرب بوده و برای آزمایش کلی آلی و تحلیلی، پایش اتمسفر، و اندازه گیری های بزرگ مناسب است. هلیوم حامل پیشنهاد شده است.
آشکارساز یونیزاسیون شعله (FID)
این آشکارساز معمولا برای تجزیه و تحلیل مواد آلی، حلال و مواد، نمونه‌های محیطی، TPH و نفت استفاده میشود. از گازهای هوا و هیدروژن و بکار بردن هلیم به عنوان یک گاز حامل استفاده می‌کنند.
آشکارساز هدایت الکترولیتی (ELCD)
ایده‌آل برای کاربردهای محیطی. یک واکنش خطی واضح را در مقایسه با ECD فراهم میکند. به بهترین نحو با استفاده از هلیم به عنوان حامل، و با هوا و هیدروژن به عنوان گازهای مکمل استفاده میکند.
آشکارساز ضبط الکترون (ECD)
این آشکارساز با استفاده از یک منبع نور رادیواکتیو (الکترون) اندازه‌گیری درجه جذب الکترون را انجام می دهد. ecd حساس ترین آشکارساز موجود، برای نظارت بر محیط هالوکربن ها و آفت کش ها است. و معمولا مستقل از آشکارسازهای دیگر عمل می کند.
آشکارساز فسفر نیتروژن (NPD)
به ترکیبات حاوی نیتروژن با مواد حاوی فسفر واکنش می دهد. به عنوان بخشی از مونتاژ FID، به هوا-هیدروژن جت نیاز دارد تا “حداکثر درجه” را با هلیوم به دست آورد.
آشکارساز یونیزم هلیوم
یک تشخیص عمومی را فراهم می کند و شبیه به tcd، غیر مخرب است. اما ارزان تر از آشکارساز مشابه است. در این آشکارساز هلیم با کیفیت بالا به عنوان حامل مورد نیاز است.
آشکارساز فتومتریک
برای تشخیص ترکیبات حاوی سولفور یا فسفر استفاده میشود. این دستگاه از واکنشهای شیمیایی ترکیبات در یک شعله هیدروژن / هوا به عنوان منبع اطلاعات تحلیلی استفاده می کند.
آشکارساز فوتو نیزاسیون (PID)
آشکارساز فوتو نیزاسیون کارآمد ترین و ارزانترین نوع آشکارساز گاز است و اندازه گیری ترکیبات آلی (vocs) و سایر گازها در غلظت های زیر PPP تا 10000 ppm انجام می دهد. PID قادر به ارائه مطالعات آنی و پایش مداوم است.
آشکارساز احتراق کاتالیزوری (CCD)
این آشکار ساز یک جایگزین اقتصادی و منحصر به فرد برای تشخیص ترکیبات هیدروکربن است. هنگامی که با یک حامل هلیم انجام می شود، ccd دارای حد مشخص تشخیص حدود 500 ppm می باشد. همچنین می تواند در دماهای پایین تر (200 درجه سانتیگراد (392 درجه فارنهایت) در هوا اجرا شده، که باعث ایجاد یک gc واقعا مستقل می شود.
آشکارساز یونیزاسیون تخلیه (DID)
از یک تخلیه الکتریکی ولتاژ بالا برای تولید یون‌ها استفاده میکند. یون‌ها جریان الکتریکی که خروجی سیگنال ردیاب است را تولید می کنند.
انتخاب نوع القا نمونه
ورودی ستون (یا انژکتور ) وسیله ای برای معرفی یک نمونه به یک جریان مستمر گاز حامل فراهم می کند. ورودی به بالای ستون وصل است.
تقسیم – انژکتور بدون انشعاب
یک نمونه از طریق یک سرنگ به یک محفظه گرم تزریق و سپس انباشته می شود. سپس گاز حامل کل نمونه (حالت تقسیم نشده splitless) یا حالت تقسیم را به ستون منتقل می کند. تزریق انشعاب در هنگام کار با نمونه های با غلظت آنالیز بالا، ترجیح داده می شود (% 0.1<) در حالی که تزریق splitless برای تحلیل ردیابی با غلظت پایین آنالایزر مناسب است. (<0.01%).
روی ستون ورودی
یک نمونه به طور کامل بدون حرارت معرفی می شود.
ورودی چند منظوره
این حالت چند منظوره قابلیت‌هایی را در یک ورودی واحد ارائه میکند، که به طور معمول به دو یا چند ورودی نیازمند است. برای مثال، افزایش حساسیت سیستم، تجزیه و تحلیل ترکیبات غیر ثابت حرارتی یا تزریق نمونه های آلوده.
استخراج نمونه gc
چند تکنیک رایج برای بکارگیری نمونه‌های روی gc قبل از معرفی به جریان گاز حامل به استفاده میشوند.
تحلیل در فضای آزاد
یک نمونه به آرامی در یک ظرف بسته حرارت داده شده، و بخار حاصله بالاتر از نمونه به gc تزریق میشود.
پالایش و نگهداری
یک گاز خالص در سراسر یک نمونه اجرا می شود و بر روی یک جاذب، مانند زغال چوب، که مواد تشکیل دهنده بخار شدنی را از جمع آوری می کند. سپس گرم می شود، تا این اجزا به gc منتقل شوند.
GC چند بعدی
سیستم‌های GC × GC به تشخیص ترکیبات بیشتری نسبت به gc های معمولی، با تقسیم ده‌ها یا صدها پیک به هزاران اجزای منفرد از مخلوط های پیچیده اجازه می‌دهند. مانند سیستم های gc معمولی، سیستم های gc x gc با انواع مختلف آشکارسازها در دسترس هستند.
Agilent
مجموعه نانوابزار با تامین بیش از 50 دستگاه کروماتوگرافی گازی از کمپانی اجیلنت با پیکربندی های متفاوت و ارائه خدمات پس از فروش در ایران امادگی فروش این تجهیزات را دارا میباشد. مطالب زیر از وبسایت کمپانی اجیلنت جهت اطلاع بازدید کنندگان استخراج و تهیه گردیده است.
کروماتوگرافی گازی Gas Chromatography مدل 7890B ساخت شرکت Agilent پر استفاده ترین سیستم گاز کروماتوگرافی GC در جهان است. کروماتوگراف گازی GC مدل 7890B دارای کنترل های حرارتی دقیق و سیستم تزریق بسیار با دقت است، همچنین، شامل ماژول کنترل پنوماتیک الکتریکی بهبود یافته برای بهترین زمان های نگهداری retention time می باشد.
قفل زمان نگهداری Retention Time Locking RTL گاز کروماتوگراف GC مدل 7890B زمان های نگهداری دقیق را در هر تزریق، ستون، دستگاه و یا حتی آزمایشگاه حفظ می کند. به بیان دیگر، کیفیت داده با ثبات بیشتری را به وسیله کنترل دقیق زمان نگهداری فراهم می کند.
تکنولوژی جریان مویرگی (Capillary Flow Technology) کروماتوگراف گازی GC مدل 7890B قابلیت های منحصر بفردی نظیر کروماتوگرافی گازی چند-بعدی (GC-GC/Deans Switch)، کروماتوگرافی گازی جامع دو بعدی ( GCxGC ) با مدولاسیون جریان، و فلاش در شروع، وسط و یا پایان ستون تحلیلی را برای دستگاه فراهم می کند.
TDC کروماتوگرافی گازی GC مدل 7890B نیاز به گاز مرجع ندارد، نیاز به تنظیم دستی پتانسیومتر ندارد و و یک خط پایدار بدون شیب تولید می کند.
FID گستره-خودکار گاز کروماتوگرافی GC مدل 7890B توانایی تشخیص و کمیت دهی از قسمت در میلیون (ppb) تا قسمت در هزار را در یک تزریق داراست.
SCD/NCD مجتمع (آشکارساز نوری برهمکنشی نیتروژن یا سولفور) کروماتوگرافی گازی GC مدل 7890B سهولت در استفاده را بهمراه دارد.
آپشن های گاز حامل کروماتوگرافی گازی GC مدل 7890B شامل ماژول حفاظت هلیوم، سنسور هیدروژن، و حامل های گاز جایگزین (که به طور چشمگیری میزان هلیوم استفاده شده را کاهش می دهد.) می باشد.
آون (Large Valve Oven (LVO گاز کروماتوگرافی GC مدل 7890B که ترکیب چندین روش را ممکن می سازد و در عین حال نگهداری را ساده می کند.
ورودی چند حالته ( Multimode inlet MMI ) کروماتوگراف گازی GC مدل 7890B که به عنوان تزریق گر بخاری حرارتی برنامه ریزی شونده عمل می کند. (دارای قابلیت های انعطاف پذیر)
مسیر جریان بدون نقص گاز کروماتوگراف GC مدل 7890B ساخت Agilent حساسیت را از تزریق تا تشخیص برای ترکیبات فعال افزایش می دهد.
ماژول های جرم حرارتی کم ( LTM ) کروماتوگرافی گازی GC مدل 7890B ، با قابلیت نصب و عملکرد تا چهار عدد، افزایش بازده نمونه را با گرمایش و سرمایش پیاپی ستون فراهم می کند.
قابلیت اعتماد و کارایی بی نظیر اثبات شده کروماتوگرافی گازی GC مدل 7890B
نسل پنجم کنترل پنوماتیک الکترونیکی (EPC) و الکترونیک دیجیتالی کروماتوگراف گازی GC مدل 7890B ساخت Agilent در ترکیب با آشکارسازهای بهبود یافته، گاز کروماتوگراف GC مدل 7890B را به بهترین محصول کروماتوگرافی گازی جهان Gas Chromatography از نظر کارایی و قابلیت اعتماد تبدیل نموده است.
بازده نمونه افزایش یافته کروماتوگراف گازی GC مدل 7890B
خنک شدن سریع فر، قابلیت های backflush جدید، و ویژگی های خودکار پیشرفته گاز کروماتوگرافی GC مدل 7890B شما را یاری خواهند کرد تا کار بیشتری را در زمان کمتر و هدر رفت کمتر نمونه به بهترین وجه به انجام رسانید. تمام این ویژگی ها به آسانی با روش موجود شما هماهنگی پیدا خواهند کرد و کروماتوگرافی گازی GC مدل 7890B را به بهترین دستگاه موجود در بین نمونه های مشابه تبدیل کرده است.
سیستم هوشمند گاز کروماتوگراف GC مدل 7890B
بازخورد نگهداری زودهنگام (EMF) قبل از اینکه کوچکترین اشکلات منجر به خرابی پرهزینه شوند، قابلیت تعویض قطعات را به سرعت برای شما ایجاد می کند. از طرفی، برای سادگی و عملکرد هرچه بیشتر سیستم کروماتوگراف گازی GC مدل 7890B ، نرم افزار سیستم داده مجهز به ترجمه کننده روش و محاسبه گر داخلی و مجتمع می باشد.
بعلاوه، رابط GC-MSD بهبود یافته کروماتوگرافی گازی GC مدل 7890B ، زمان خنک سازی را تا 40% کاهش داده و از خسارت به سیستم در برابر توقف ناگهانی جریان گاز حامل جلوگیری می کند.
Backflush، جداسازهای جریان، سویچ های GCxGC و Dean، و سیستم خالص سازی کروماتوگرافی گازی GC مدل 7890B همه توسط تکنولوژی جریان مویرگی Agilent که برای دستگاه تعبیه شده است، ترتیب داده شده اند.
با تضمین ثبات و اطمینان سکون از تزریق تا آشکارساز، مسیر جریان Agilent، جذب آنالیت را برای کاهش آستانه های آشکارسازی (LOD) و پاسخ سیگنال به نویز بهتر، می کاهد.
مسیر جریان Agilent به صورتی طراحی شده که تضمین کننده سکون هر سطح در تماس با نمونه شما در طول آنالیز کروماتوگرافی گازی باشد، بنابراین، شما می توانید به سطوح آشکارسازی (ppb (parts-per-billion یا (ppt (parts-per-trillion دسترسی یابید.
ستون های کروماتوگرافی گاز فوق ساکن J&W شرکت Agilent توسط سخت ترین مخلوط کاوشگر آزمایش شده اند تا از ثبات سکون و عدم هدر رفت ستون ها اطمینان حاصل شود.
خطی سازهای فوق ساکن فراهم کننده مسیر جریانی قابل اعتماد و مقاوم به همراه تکرارپذیری مثال زدنی نتایج آزمایش هستند.
ویژگی پوشش طلا فوق ساکن که در بالای آبکاری طلا اعمال شده، بالاترین سطح پوشش و سطوح سکون را تضمین می کند.
حلقه های فلزی انعطاف پذیر UltiMetal هماهنگ با تکنولوژی جریان مویرگی، ارائه کننده پوششی بدون نشت و گشتاور کمتر هستند (همچنین، جلوگیری از خطر شکستگی ستون).
سیستم های فیلتر تمیزسازی گاز تمیزترین گاز ممکن را ارائه می کنند، که از صدمه به ستون، از دست رفتن حساسیت و خرابی احتمالی می کاهد. آشکارساز های کروماتوگرافی گاز فراهم کننده انتخاب یا حساسیت مورد نیاز شما هستند.
گاز حامل کروماتوگرافی گازی GC مدل 7890B
گازهای حامل کروماتوگراف گازی GC مدل 7890B جایگزین کمبود هلیوم را به حداقل ممکن می رساند. در پاسخ به کمبود جهانی هلیوم سطح-تحلیلی، بسیاری از آزمایشگاه ها از گازهای جایگزین استفاده می کنند (مانند نیتروژن و هیدروژن).
هنگامیکه رزولوشن کروماتوگرافی کافی وجود داشته باشد، نیتروژن گزینه مناسبی است. در عین حال، هیدروژن دارای کیفیت کروماتوگرافی عالی است و می تواند بازدهی را نیز بالا ببرد. سنسور هیدروژن گاز کروماتوگرافی گازی GC مدل 7890B می تواند نشت احتمالی را زودهنگام تشخیص دهد تا امنیت تضمین شود.
ماژول حفظ هلیم تعبیه شده برای گاز کروماتوگراف GC مدل 7890B، سوییچ هلیوم و دیگر ابزارهای تعویض به گاز جایگزین (مانند نیتروژن) را در هنگامی که سیستم کروماتوگرافی گاز بیکار است، فراهم می کند.
تکنولوژی جریان مویرگی CFT کروماتوگرافی گازی GC مدل 7890B
تکنولوژی جریان مویرگی (CFT) اختصاصی موجود در کروماتوگرافی گازی GC مدل 7890B مسئله مهمی که در محصولات کروماتوگرافی گازی، برای چندین دهه وجود داشته را حل کرده است. ایجاد اتصالات مویرگی بدون نشت که توان تحمل دمای بسیار بالای کروماتوگرافی گاز مدرن را داراست.
تجهیزات inert CFT دارای جرم و حجم مرده پایین هستند تا اتصالاتی امن را همراه با هدایت دقیق جریان گاز فراهم کنند. بنابراین، قابلیت های تحلیلی گسترده شده، نتایج بهبود یافته شده و زمان و منابع حفظ شده با بهره گیری از گاز کروماتوگراف GC مدل 7890B در اختیار شما خواهد بود.
CFT backflush صرفه جویی را برای هر اجرا در زمان شما به همراه خواهد داشت.
نرم افزار کمک کننده backflush روش برپایی راحتی را ارئه می کند.
جداسازهای جریان و سویچ Dean گاز کروماتوگرافی GC مدل 7890B
سویچ Dean با تکنولوژی CFT کروماتوگرافی گازی GC مدل 7890B، با استفاده از سوییچ کردن مایعات امکان آنالیز بسیار دقیق GC دوبعدی را از ردگیری ترکیبات در ماتریس های پیچیده فراهم می آورد.
سویچ Dean گاز کروماتوگراف GC مدل 7890B بهبود گزینش را برای ردیابی ترکیبات در ماتریس های پیچیده بهبود می بخشد و جداسازی جریان اطلاعات بیشتری را در هر تزریق ارائه می کند.
سیستم مدولار کروماتوگرافی گازی GC مدل 7890B اجازه بهره گیری از گسترده ترین تجهیزات صنعتی نظیر ورودی ها، آشکارساز ها، ستون ها و تکنیک های خودکار معرفی نمونه را فراهم آورده است. تمام قسمت تزریق و ماژول آشکارساز می تواند تنها در چند دقیقه تعویض شوند، این در حالی است که این قسمت ها می توانند به صورت کاملاً مستقل از پنوماتیک و الکترونیک جایگذاری شود.
ورودی چندمدی (MMI) برای انعطاف و حساسیت بیشتر
دامنه دینامیکی کامل FID
تشخیص عنصر گزینشی و حساس
تکنولوژی جرم دمایی پایین (LTM) برای تزریق بیشتر در هر ساعت
ویژگی های برتر کروماتوگرافی گازی GC مدل 7890B
قفل زمان بازداری (RTL) گاز کروماتوگرافی GC مدل 7890B
زمان بازداری دقیق را از یک تزریق به تزریق دیگر، یک ستون به ستون دیگر ،دستگاه به دستگاه و آزمایشگاه به آزمایشگاه ثابت نگه می دارد.
تکنولوژی جریان کاپیلاری (CFT) گاز کروماتوگراف GC مدل 7890B
قابلیت های دستگاهی منحصر به فردی، مانند کروماتوگرافی گازی چند بعدی (GC-GC/Deans Switch)، کروماتوگرافی گازی دو بعدی (GCxGC) با مدولاسیون جریان و backflush در ابتدا، وسط و انتهای ستون تجزیه ای را ارائه می دهد.
لاینرهای بسیار غیر فعال کروماتوگراف گاز GC مدل 7890B
مسیر جریان بی اثر، تکرارپذیر و قدرتمند را با یا بدون پشم شیشه فراهم می کند.
سیستم فیلتراسیون پاکسازی گاز کروماتوگرافی گازی GC مدل 7890B
تمیزترین گاز ممکن را ارائه می دهد که از آسیب رسیدن به ستون و خرابی آن و حساسیت کم جلوگیری می کند.
دتکتورهای گازی گاز کروماتوگرافی GC مدل 7890B
حساسیت و گزینش پذیری مورد نیاز و توانایی اداره کردن اطلاعات شما را با یک پلت فرم واحد ارائه می دهد.
سیستم تقسیم جریان گاز کروماتوگراف GC مدل 7890B
این سیستم اطلاعات بیشتری را در هر تزریق به دلیل فرستادن نمونه به چندین دتکتور و جمع آوری حداکثر اطلاعات در هر اجرا را حاصل می کند و برای آنالیز ترکیبات در ماتریکس های پیچیده بسیار کاربردی است.
ورودی چند منظوره (MMI) برای انعطاف پذیری و حساسیت بیشتر کروماتوگراف گاز GC مدل 7890B
MMI شامل عملیات اسپلیت/ اسپلیتلس، برنامه ریزی دمایی و تزریق حجم بالای نمونه با حالت تخلیه حلال می باشد که موجب حساسیت بالاتر و افزایش قدرت کار با نمونه های آلوده و آنالیز ترکیبات ناپایدار حرارتی می شود.
دتکتور فتومتریک شعله ای (FPD) بسیار حساس با گستره دمایی تا 400 درجه سانتی گراد است
دتکتورهای لومینسانس شیمیایی سولفور (SCD) و دتکتورهای لومینسانس شیمیایی نیتروژن (NCD) بالاترین حساسیت و گزینش پذیری را برای کاربردهای خاص فراهم می آورد.
تکنولوژی عمق حرارتی کم (LTM) گاز کروماتوگرافی GC مدل 7890B
این تکنولوژی گرم کردن و خنک کردن سریع را برای آنالیزهای GC سریعتر را ارائه داده است و تعدادبیشتری آنالیز در هر ساعت را حاصل می کند.
آون با دریچه بزرگ (LVD) گاز کروماتوگراف GC مدل 7890B
چند منظوره با ظرفیت بالای آون خارجی می باشد که می تواند کاربردهای پیچیده و چند منظوره ی GC را به انجام رساند. محیط ایزوترمال همگنی را برای 6 دریچه فراهم می کند و باز نمودن آن برای تعمیرات و تنظیمات بسیار راحت است.
مشخصات فنی کروماتوگرافی گازی GC مدل 7890B
مشخصه
توضیح
آون ستون کروماتوگرافی گازی GC
Dimensions 28.0 × 31 × 16 cm
Operating temperature 4 °C above ambient to 450 °C
Temperature setpoint resolution 1 °C
Maximum temperature ramp rate 120 °C/min (see Table 1)
Maximum run time 999.99 min
Temperature programming ramps 5
Ambient rejection < 0.01 °C per 1 °C
Oven temperature ramp ~ 2%
Programming temperature
repeatability ~ 1%
کنترل الکترونیکی پنوماتیکی EPC کروماتوگراف گازی GC
Available on all inlets and detectors
(Purged Packed (EPC گاز کروماتوگرافی GC
Electronic flow control
Septum purge
400 °C maximum operating temperature
Maximum flow < 100 mL/min
Adapters included for 1/4-inch and 1/8-inch packed columns
Adapters for 0.530-mm capillary columns
(S/SL (EPC گاز کروماتوگراف GC
Electronic pressure/flow control
Septum purge
Maximum operating temperature 400 °C
Pressure setting range 0 to 100 psi or 0 to 680 kPa
Maximum split ratio 250:1
Flow setting range 0 to 200 mL/min N2
0 to 1250 mL/min H2 or He
آشکارسازهای کروماتوگرافی گازی GC
Up to two detectors may be installed.
Electronic pneumatic control (EPC) with electronic flow control available
for detector gases for all detectors.
Electronic pneumatic regulation (EPR) with constant flow operation
available for detector gases for FID and TCD.
نحوه کارکرد
کروماتوگرافی گازی
به روشی گفته میشود که در ان نمونه ترکیبی با فشار تبدیل به بخار و سپس توسط جریان گاز حامل از ستون مویینه عبور میکند در هنگام عبور نمونه ترکیبی از ستون و ترکیبان مولکولی داخل ستون براساس میزان چسبندگی ترکیبات نمونه و ترکیبات ستون در نهایت منجر به جداسازی مولکول های مختلف از هم میشوند. عامل متغییر در جداسازی اینگونه ترکیبات، فاز ساکن ستون های مویینه میباشد که بسته به استاندارد و انالیزهای مختلف با مشخص بشود. در کل مبنای کار دستگاه فوق ایجاد اختلاف فاز میان ترکیبات مولکولی پایه میباشد که پس اختلاف فاز بصورت توالی مشخص وارد اشکارساز و شناسایی میگردد.
دز زیر برخی از اصطلاحات رایج مورد نیاز برای خرید تجهیزات کروماتوگرافی اشاره شده است
بدنه اصلی (MAINFRAME) : قسمت اصلی دستگاه که متشکا از کنترل برد ها ، کنترل کننده جریال گازهای مورد استفاده ، انترفیس انتقال داده ها که با قرار گیری درگاه ورودی ، ستون مناسب و اشکار ساز مورد نیاز براساس نوع ترکیبات نمونه در نهایت پیکربندی مناسب را بوجود میاورد.
درگاه ورودی (iNLET) : درگاه ورودی که نحوه تزریق نمونه براساس استاندارد مشخص یا نوع ترکیبات میبایست انتخاب گردد متداول ترین نوع درگاه که در 70 درصد دستگاههها استفاده میشود sPLIT/sPLITLESS iNLET میباشد که نمونه های غلیظ رو با نسبت مشخص وارد سیستم کروماتوگرافی میکند
Split/Splitless Inlet : متداول ترین ماژول تزریق نمونه کروماتوگرافی که نمونه های تزریقی را به نسبت مشخص جهت جلوگیری از خرابی ستون وارد سیستم میکند. بعنوان مثال ما برای شناسایی نیاز به یک دهم نمونه داریم میزان بیشتر ورود به سیستم منجر به خرابی ستون میشود.
Multi-Mode Inlet : گاهی برای تزریق نمونه مشخص میبایست با شرایط دمایی و فشار مشخص اقدام نماییم که این ماژول این امکان را فراهم میسازد. بهنوان مثال نمونه نفتی مشخص باید با دمای زیر 20 درجه تزریق شود
اشکارسازها (Detectors) : پس از تزریق نمونه از طریق درگاه ورودی و اتمام فرایند جداسازی توسط ستون ها ، تریبات شکسته شده یا جدا شده پس از خروج از انتهای ستون باید وارد شناساگر یا اشکار ساز مناسب و مشخص بشود که در زیر به تعدادی از اشکارسازهای مه برای شناسایی هر ترکیب متفاوت نیاز میباشد اشاره شده است.
TCD تک رشته ای؛ که نیاز به گاز مرجع جداگانه و تنظیم پتانسیومتری دستی ندارد و ثبات پایه را با حداقل مقدار نوسان سیگنال فراهم می کند.
FID با گستره-خودکار؛ قابلیت شناسایی و تعیین مقدار ترکیبات، از قسمت در بیلیون (ppb) تا قسمت در هزار در یک تزریق دارد.
SCD / NCD یکپارچه؛ آشکارساز نورتابی شیمیایی نیتروژن یا گوگرد، شناسایی در سطح ppb، پاسخگویی equi-molar و تعیین کمی برای ناخالصی های گوگرد و نیتروژن را فراهم می کند.
اتوسمپلر (Autosampler) : جهت ایجاد سیستم اتوماسیون ازمایشگاهی، جهت تزریق تعداد زیادی نمونه بصورت خودکار و دریافت خودکار نتایج از سیستم اتوسمپلر استفتده میشود که مبنای کار بصورت اماده سازی نمونه های در ویال و قرار گیری در جایگاههای مشخص و سپس تزریق نمونه های و دریافت نتایج بدون دخالت کاربر یا انسان میباشد مزیت دیگر کاهش خطا انسانی، افزایش دقت و تکرارپإیری میباشد.
گاز حامل؛ برای حمل نمونه تزریق شده از درگاه به درون ستون های نیازمند جریانی گازی ترجیحا با کمتریم میزان واکنش انتخاب میشود که مجدد برای انتخاب گاز مناسب با رجوع به استاندارد یا نوع ترکیبات نمونه و ستون مشخص میگردد.
آون دریچه بزرگ؛ امکان ترکیب چندین روش و تعمیر و نگهداری آسان را فراهم می کند.
نرم افزار (Software) ؛ واسط دستگاه و کاربر جهت ارایه نتایج ازمایش توسط کامپیوتر میباشد
شماتیک دستگاه کروماتوگرافی گازی
قبل سفارش گذاری و جهت اطلاع از ماژول های مورد نیاز برای انجام ازمایشات به قسمت مقالات مراجعه شود.
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
اولین نفری باشید که دیدگاهی را ارسال می کنید برای “کروماتوگرافی گازی (GC)” لغو پاسخ
cappillary/Packed Column
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
